Laserskärning och gravyr - så skiljer sig gjuten och extruderad akryl

När det gäller laserskärning fungerar både gjuten och extruderad akryl mycket bra, men experter brukar lyfta att Plexiglas GS ger den allra bästa finishen. Den gjutna akrylen får en optiskt klar, nästan polerad kant när den skärs med rätt inställningar. Samtidigt upplever vissa användare att Plexiglas XT kan ge jämnare snitt på grund av sin homogena struktur. Skillnaden är alltså liten, och vilket som blir bäst beror ofta på maskin, effekt och hur noggrant man ställt in lasern.

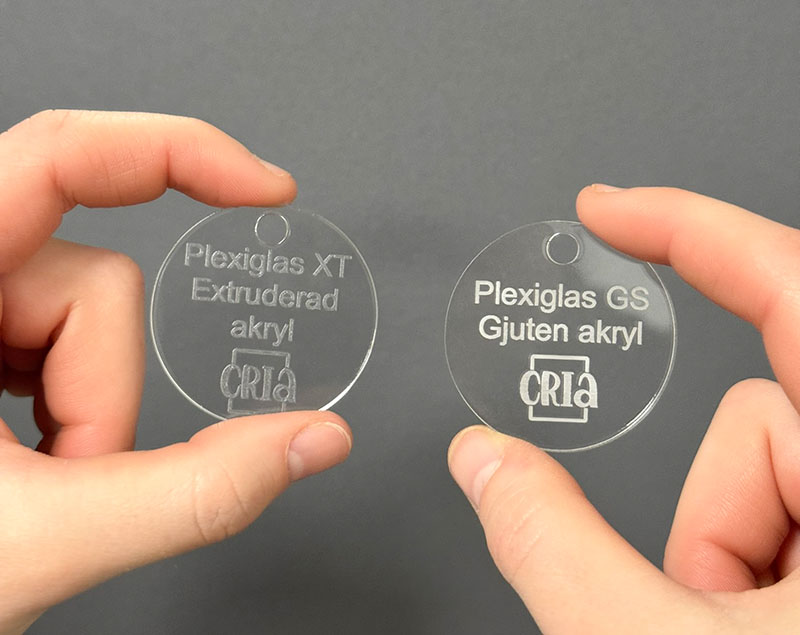

På bilden ovan: Exempel på gravyr i extruderad Plexiglas och gjuten Plexiglas. Båda gravyrerna är gjorda utan skyddsplast, väldig lågt luftflöde och 500 mm/s, 20 % power, 1,5" lins, linjeintervall 0,06 i en 100 W lasermaskin.

Den verkliga skillnaden märks vid lasergravyr. Gjuten akryl, Plexiglas GS, reagerar tydligare på laserljuset och ger en ren, vit gravyr med skarpa konturer. Materialet har en annan molekylstruktur som gör att ytan förångas jämnt istället för att smälta, vilket skapar den klassiska vita effekten som många vill ha i graverade skyltar, lock och dekordetaljer.

Extruderad akryl blir ofta mer transparent eller grå i gravyren. Det beror på att materialet smälter snabbare och inte förångas lika jämnt. Skillnaden syns särskilt vid djupare gravyrer eller små detaljer. För den som främst laserskär fungerar XT utmärkt, men för tydliga kontraster i gravyren är GS överlägset.

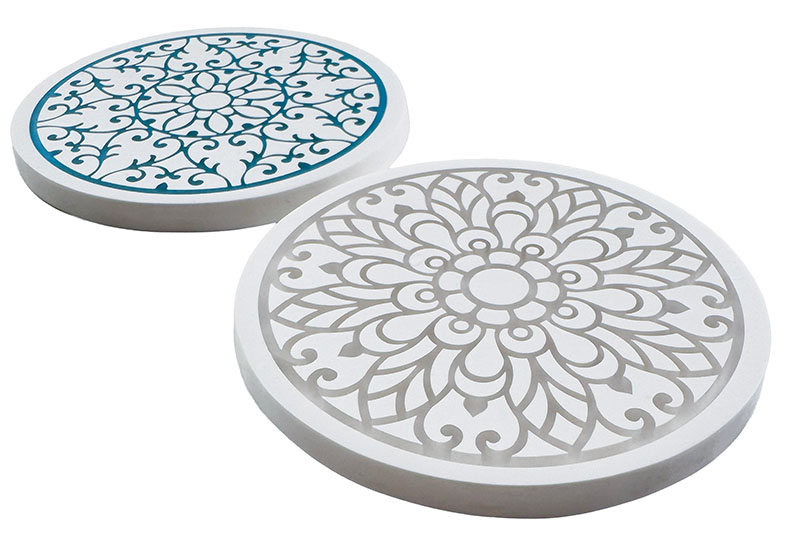

På bilden ovan: Plexiglas XT i transparent och blå ingjuten i Acrylic Resin Nr1.

Så får du bästa resultat när du graverar Plexiglas GS

För att få en klar, vit gravyreffekt i Plexiglas GS behövs en CO₂-laser. Den våglängden absorberas effektivt av akryl, vilket gör att ytan förångas kontrollerat istället för att smälta. Det skapar en jämn och matt yta som reflekterar ljus, och det är den effekten som ger gravyren sitt vita utseende.

Tips för bästa resultat:

• Använd låg effekt och hög hastighet för att undvika smälta kanter.
• Testa dig fram med olika gravyrdjup. För text och tunna linjer räcker ofta 0,1–0,2 mm.
• Se till att ytan är ren och att skyddsfilmen tagits bort där gravyren ska göras.
• För extra skarp kontrast kan du gravera på baksidan så gravyren syns genom fronten.

Gravera Plexiglas XT - så får du ett bättre resultat

Att gravera Plexiglas XT är lite svårare än att gravera gjuten akryl eftersom XT smälter snabbare och inte får samma vita kontrast. Med rätt inställningar går det ändå att få ett fint och jämnt resultat.

Tips för snyggare gravyr på XT:

• Sänk effekten något och öka hastigheten så att materialet inte smälter för djupt.
• Gravera i flera lätta pass istället för ett djupt. Det minskar risken för bubblor och ojämna kanter.
• Använd tunn maskeringstejp som sprider värmen och ger en renare yta.
• Stäng av eller minska luftassistansen. För mycket luft kan kyla ytan ojämnt och ge fläckig gravyr. Ett mycket svagt flöde räcker för att hålla damm borta.
• Gravera spegelvänt från baksidan och fyll gravyren med vit färg, vax eller pasta för att skapa kontrast.

Med rätt teknik kan du få en jämn och tydlig gravyr även i Plexiglas XT. Det kräver lite testning, men är fullt möjligt, särskilt om du redan använder XT till andra delar av projektet. Den når dock inte riktigt upp till den skarpa och ljusa gravyren du får i GS.

Men kan man använda en diodlaser för att gravera akryl?

Nej, inte när det gäller klar akryl. En vanlig diodlaser har en våglängd som materialet inte absorberar, så ljuset passerar rakt igenom utan att påverka ytan. Resultatet blir ofta att gravyren inte syns alls eller bara lämnar svaga bruna märken. En CO₂-laser däremot har rätt våglängd för akryl och är den typ som används i professionella maskiner för akrylgravyr.

Fiberlasrar fungerar inte heller på klar akryl eftersom även de arbetar på en våglängd som materialet inte tar upp. Om man vill gravera plast med diodlaser krävs att plasten är färgad eller att man använder en särskild märkspray som gör ytan laserabsorberande, men det är inte något som rekommenderas för Plexiglas.

Vanliga frågor om laserskärning och gravyr i akryl

Vi får många frågor om hur man graverar och skär i akryl. Det finns lika många svar som det finns youtube-videos om detta, men här utgår vi från hur vi arbetar med Plexiglas.

Min gravyr är grå och inte vit, vad gör jag för fel?

Det beror nästan alltid på att du graverar i Plexiglas XT eller använder för hög effekt. XT smälter lättare och får därför en grå eller genomskinlig yta istället för den vita effekten du får i Plexiglas GS. Om du använder GS, sänk effekten och öka hastigheten så att materialet förångas istället för att smälta, det är så du får den matta, vita ytan.

Det är tydliga linjer eller ränder i min gravyr, vad beror det på?

Linjer i gravyren kan bero på flera saker, fokus, effekt, optik eller inställningen för gravyrlinjer (intervallet mellan varje laserpass). Om linjerna ligger för tätt eller för glest syns de lätt, särskilt på klar akryl.

Förslag på inställningar att testa:

• 1,5-tums lins: Prova ett interval (Line Interval / Scan Gap) runt 0,06 mm. Den kortare fokuslängden ger skarpare detalj, men för tätt intervall kan överhetta ytan.
• 2-tums lins: Fungerar ofta bäst kring 0,08–0,1 mm. Den större brännpunkten fördelar värmen jämnare, så du kan ha lite glesare linjer utan att se ränder.

Tips i LightBurn (eller liknande program):

• Stäng av bi-directional fill om du ser mönster, då graverar maskinen åt ett håll och undviker små förskjutningar mellan pass. Detta tar dock dubbelt så lång tid, men kan förbättra resultatet, speciellt på blanka ytor som akryl.
• Testa Crosshatch (dubbla riktningar) för jämnare yta vid större gravyrområden.
• Justera overscanning vid behov - för mycket kan orsaka randmönster i ändlägena.
• För tunna linjer, sänk DPI till 300-400 för att minska överlappning och undvika att ytan blir för varm.

Jag får smältmärken eller rökmärken runt gravyren som inte går bort, vad gör jag?

Det tyder på för hög effekt, för lite luftflöde eller för högt luftflöde. Akryl behöver precis tillräckligt med luft för att röken ska föras bort, men inte så mycket att ytan kyls ojämnt. Testa att sänka effekten och köra med svag luftassistans. Det kan också vara bra att prova att maskera området för gravyren med lämplig maskeringsmask / tejp..

Jag har hört att man ska ha diskmedel på akrylen när man graverar, stämmer det?

Nej. Diskmedel är en gammal “lasermyt” som ibland dyker upp i forum. Det kan skapa fläckar och lämna rester som bränns fast under graveringen. Vill du minska värmepåverkan, använd hellre en tunn maskeringstejp eller gravera i flera snabba pass. Det ger ett renare och mer kontrollerat resultat. Att diskmedel fungerar ibland beror på att någon lyckats... man kan ha tur i det mesta, men det är betydligt bättre att göra rätt från början istället.

Varför blir kanterna matta när jag skär klar akryl?

Om kanterna blir matta eller grumliga beror det oftast på fel fokus, för låg effekt eller för högt luftflöde. Akryl behöver tillräcklig energi för att materialet ska förångas rent. Du behöver köra tillräckligt långsamt för att kanterna ska smälta och ha tillräckligt lite luftflöde för att kanterna inte ska kylas ner innan de smält till en jämn kant. Går det för långsamt? Det gör det för alla, om man vill ha riktigt blanka kanter. Ett effektivare sätt är att skära snabbt och sedan efterbehandla kanterna.

Kan man skära färgad akryl på samma sätt som klar?

Ja, men pigmenten i färgen påverkar hur materialet absorberar lasern. Mörka färger kräver ofta lägre effekt, medan klara eller ljusa färger behöver lite mer energi för att skäras rent. Gör alltid ett snabbt test på en spillbit innan du kör din riktiga detalj. Använd funktionen material test som finns i de flesta laserprogram. Det är ett bra sätt att hitta rätt inställning för just ditt material.

Hur rengör jag akrylen efter laserbearbetning?

Använd en mjuk mikrofiberduk.  Undvik glasrengöringsmedel, de innehåller ofta ammoniak som kan matta ner ytan. Skrapa aldrig bort rester med metallverktyg, de repar lätt akrylen. Ett favoritsätt här hos Cria är mjuk svamp eller trasa, vatten + diskmedel och sedan blåsa det tort omgående med en kompressor. Är fläckarna envisa kan man använda lite IPA, men var försiktig, XP är speciellt känsligt för isopropylalkohol, GS klarar det bättre.

Varför spricker kanterna ibland efter skärning?

Det kan bero på inre spänningar i materialet, särskilt hos extruderad akryl (XT). Om skivorna är kallare än rumstemperatur vid skärning kan spänningar byggas upp och orsaka små sprickor senare. Förvara akrylen i rumstemperatur innan du skär och undvik kraftig värme efteråt.

Kan jag värmepolera kanten efter skärning?

Ja, men gör det försiktigt. En varmluftspistol eller liten gaslåga kan användas för att smälta ytan lätt, men för mycket värme kan skapa bubblor eller sprickor. Håll konstant rörelse och testa först på en spillbit.

Vilken lins ska jag använda till akryl?

Det beror på vad du gör. En 1,5-tums lins ger finare detalj och är perfekt för text och små mönster. En 2-tums lins passar bättre till större ytor och skärning eftersom den ger jämnare energi över ett större område. För riktigt tjock akryl kan en 2,5-tums lins vara bäst. Därutöver finns det många speciallinser.

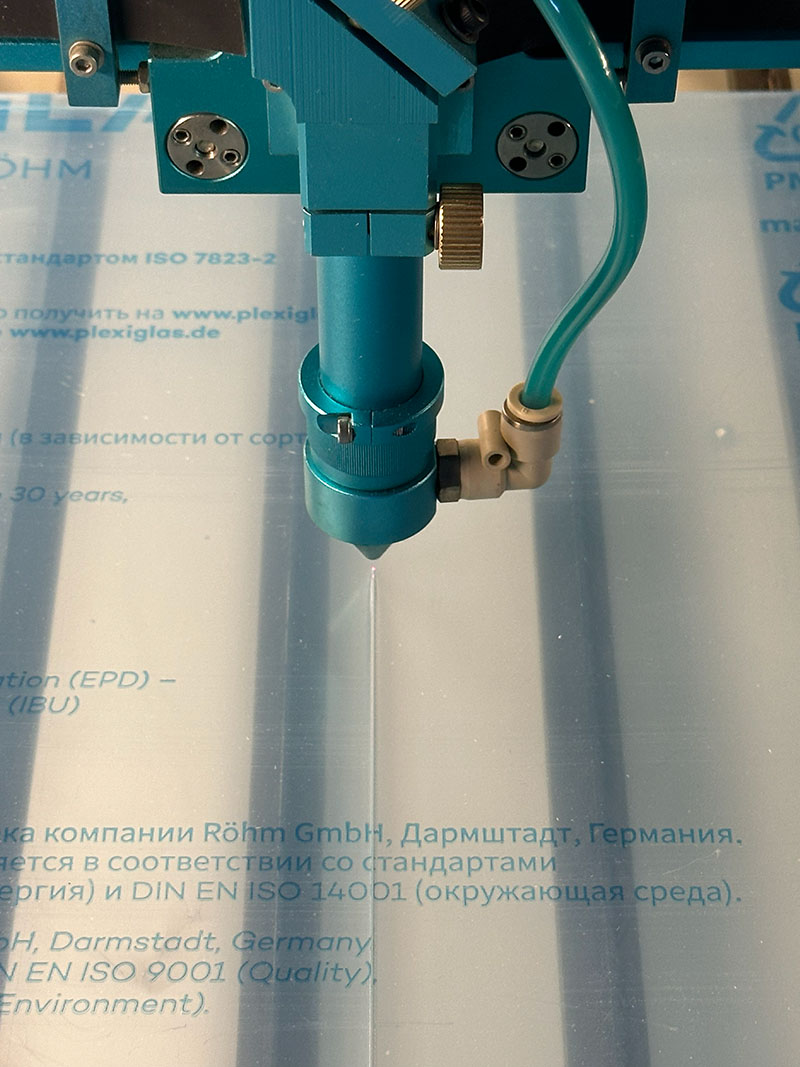

Vissa upplever att Plexiglas XT (som på bilden) skär bättre än Plexiglas GS. Vi upplever att det är väldigt fin skillnad och beror främst på inställningarna.
